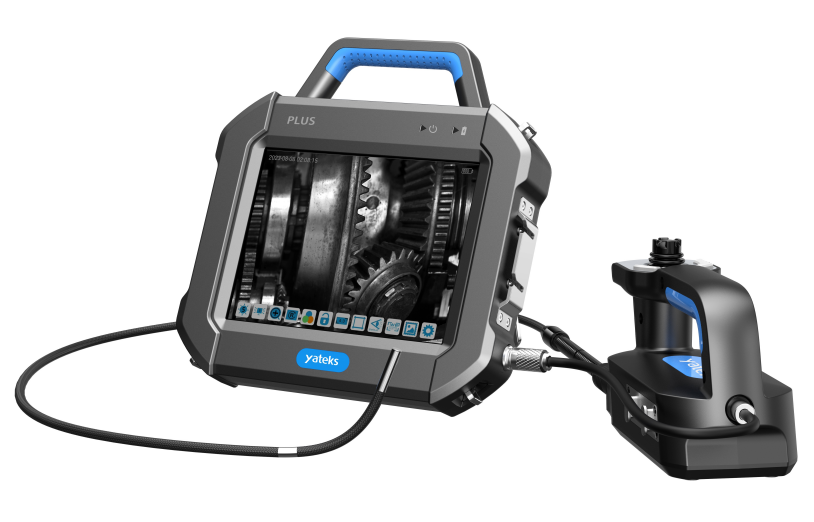

SIE Plus+系列高清工業視頻內窺鏡自2016年面向市場以來，經過多次升級，以“雙百萬像素”、“電動360°轉向”、“8.5英寸觸摸顯示屏”、友好的操作系統等多項技術優勢得到了國內外客戶的廣泛認可！
目前，SIE Plus+系列產品已涵蓋：1.1mm.2.2mm、2.8mm、3.9mm、6mm三種直徑，多種景深；直視、側視、雙鏡頭、可更換鏡頭多種規格鏡頭，搭載全新升級的智能操作平臺，自由切換不同的色彩模式，圖像還原度更高、視野更清晰。插入管的手柄可自由更換，電動360°任意轉向管線最長可達10m，從而進一步滿足使用需求、降低使用成本。
技術優勢：

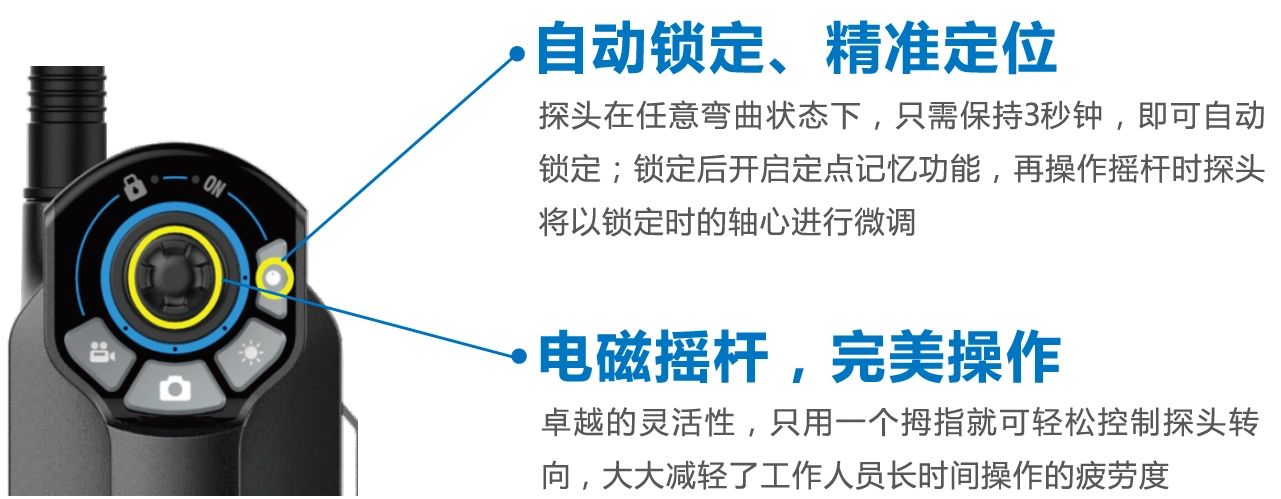

l自動鎖定 精準定位——亞泰專利， 步進、快慢速調節和微調鎖定功能以及電動360°轉向控制，最大單向220°彎曲角度。

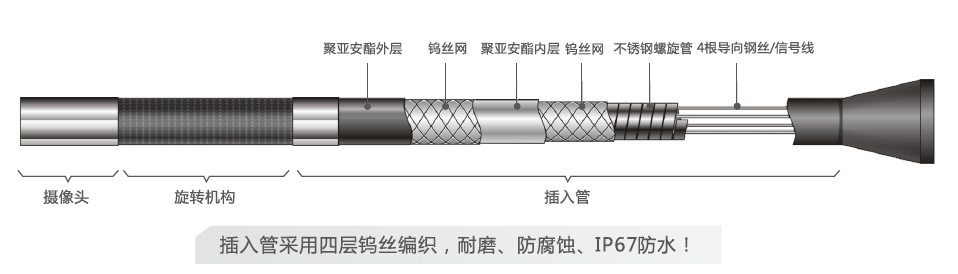

l插入管材質——插入管材質為四層鎢絲編織耐磨管,防水等級IP67，長度可定制。

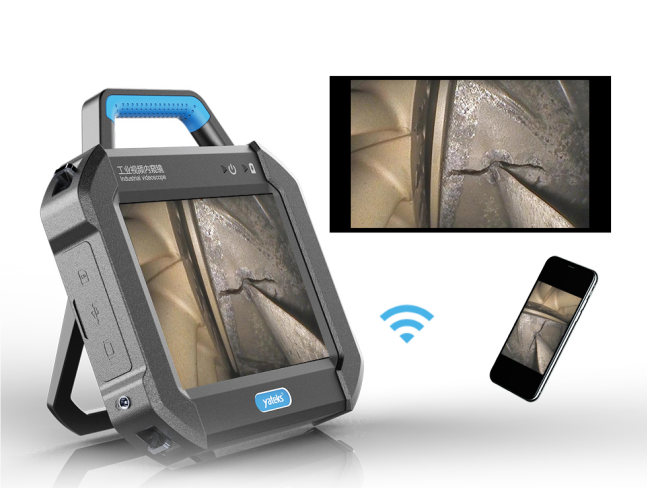

l遠程數據傳輸功能——內窺鏡、手機、TV同顯，有線/無線，支持多人同時分析檢測。

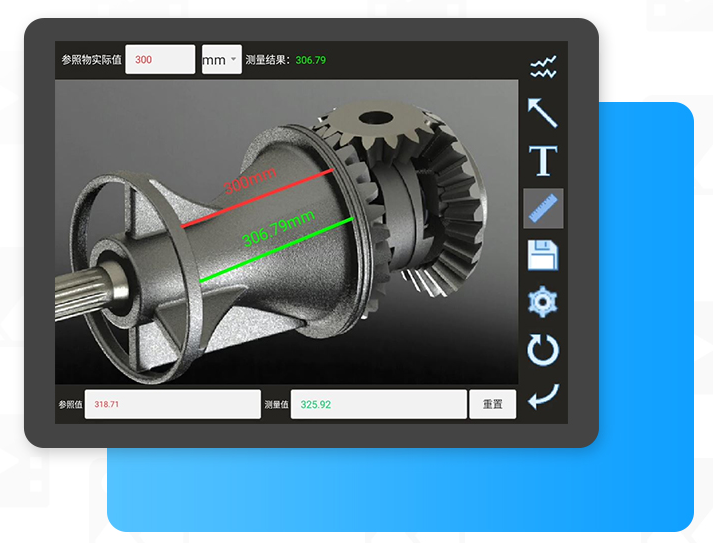

l強大的文件處理能力——可對圖片進行放大、縮小、還原、刪除、涂鴉、對比測量等操作，對圖片和視頻都可以添加文本注釋，方便后期報告生成。
產品應用(下圖為部分案例)：
本儀器廣泛應用于航空、汽車、船舶、電氣、化學、電力等現代核心工業生產、檢修等多個環節。具有直接可視的特點，能夠直接觀測管道、渦輪、汽缸、發動機等大型裝置內表面是否存在缺陷或異狀。可進行實時拍照和視頻錄制，為分析設備使用狀況及設備生產保障提供不可或缺的數據采集。
技術參數：
|
系統 |
尺寸 |
246*321*123mm |
|
重量 |
2.3kg |
|
|
顯示器 |
1360*768，8.5 寸 IPS 工業高清觸摸液晶屏 |
|
|
顯示幀率 |
30 幀/秒 |
|
|
主要功能 |
拍照、錄像、亮度調節、調焦、回放、鎖定微調、菜單、圖片放大縮小、畫面定格、畫面翻轉、 色彩設置、圖片命名備注 |
|
|
操作桿控制 |
電動搖桿 360 °全方位鏡頭導向 |
|
|
導向控制 |
可鎖定微調、步進、快慢速調節、自動復位 |
|
|
內存 |
32G 高速 SD 卡（最高可擴展至 128G） |
|
|
數據 I/O 端口 |
SD 卡接口、HDMI 視頻信號接口、Type-C 充電接口、USB2.0 |
|
|
電池 |
鋰電池 4 節（可更換）配8節兩組；壽命8000小時 |
|
|
待機時間 |
＞4h；充電時間不大于5小時 |
|
|
操作方式 |
主機與操作手柄可分離，一主機多配多手柄，可連接管道內窺鏡、軟管鏡 |
|
|
軟件 |
操作系統 |
實時多任務操作系統、菜單驅動和按鍵操作 |
|
用戶界面 |
觸摸屏操作菜單 |
|
|
文件管理 |
支持圖片/視頻播放、刪除、格式化、命名、備注 |
|
|
圖像控制 |
縮放、回放 |
|
|
負片功能 |
動態負片、鏡像 |
|
|
數字縮放 |
連續 (5 倍) |
|
|
影像控制 |
畫面定格、圖像翻轉、圖像鏡像 |
|
|
圖片格式 |
JPEG/JPG/PNG（記錄日期和時間）適配Windows系統 |
|
|
視頻格式 |
AVI（記錄日期和時間）、HDMI 高清 ，適配Windows系統 |
|
|
語言 |
支持簡體中文、繁體中文、英語、法語、西班牙語、俄語、日語、韓語、、德語、 葡萄牙語 |
|
|
色彩設置 |
原始模式、近距模式、遠距模式、 自定義模式四種 |
|
|
白平衡 |
自動白平衡、手動白平衡 |
|
|
測量功能 |
網格參考測量，對比測量、三維建模測量 |
|
|
曝光模式 |
自動曝光、手動曝光、快門曝光、光圈曝光 |
|
|
文本注釋 |
具有文本添加注釋功能，可以根據檢測情況隨時對內窺圖片進行注釋，方便后期報告生成 |
|
|
軟件升級 |
通過 SD 卡升級包升級 |
|
|
插入管工藝 |
鎢合金鋼絲編織 4 層管（防爆等級） |
|
|
輔助缺陷 判斷技術 |
可通過有線或無線方式連接運行軟件，做到自動缺陷視頻檢測分析 |
|
|
圖像畸形矯正 |
可對因鏡頭原因?qū)е碌膱D像畸形進行智能矯正，如圓弧矯正 |
|
|
圖像處理功能 |
具備局部明暗處理功能，同時加入強光抑制功能，保障成像質量 |
|
|
具有高級降噪功能，降低噪點對圖像觀察干擾 |
||
|
測量功能 |
支持點到點，點到線，點到面，多線段，周長，深度， 面積等測量模式。對缺陷的分辨力優于 0.03mm，缺陷測 量結果與缺陷實際大小誤差小于 5% |
|
|
100萬像素高清原色彩成像后建模 |
||
|
操作環境 |
主機工作溫度 |
溫度-10～60 ℃ |
|
探頭工作溫度 |
溫度-20～70 ℃ |
|
|
相對濕度 |
最高90%，無冷凝 |
|
|
防護等級 |
主機 IP55，防一般水濺 |
|
|
視頻探頭 IP67，可承受 10.2 米水壓，防弱酸弱堿、汽油、柴油、液壓油、常用 潤滑油等 |
